DPI10S 直装压力变送器


产品概述

规格参数

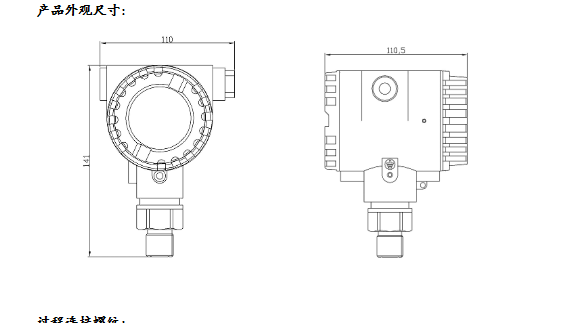

结构说明

选型指南

化工、石油、炼油、火电、焦化、钢铁、冶金、化肥、污水处理、造纸、汽机、供热中心、自来水管网、纺织、纯水处理等行业的流动性气体、液体的压力、液位测量。

DPI10S压力变送器采用单晶硅工作原理，测量敏感原件单晶硅传感器微熔在绝缘基座内，测量端焊接316L弹性测量膜片，内部充入硅油作为传导体，当弹性膜片受到压力，弹性磨片微量变形把压力作用在硅油上，充油腔体受到弹性膜片压力体积变小，硅油压力传导在单晶硅传感器上，使单晶硅传感器上的电阻桥路产生变化，输出一个线性毫伏级信号，通过放大电路和微处理器对前部传感器进行信号放大，线性修正，温度补偿，零位调整，满度标定，数据储存，A/D转换，输出一个标准的4-20mA信号，方便工业过程控制接收，DPI10S压力变送器除了标准的信号输出，本体带一个蓝色背光液晶显示器，极大的方便了就地操作人员随时观察被测介质的压力变化，DPI10S压力变送器提供一个检修接口，在不断开24VDC和串联情况下，可通过检测端用万用表检测变送器的物理量变化，极大地方便仪表工对仪表的故障判断和分析，该传感器通过全球500万台的长期稳定运行。
